50kW ~ 100kW Micro Tua bin Kaplan Tua bin / Tua bin thủy lực mini cho Nhà máy điện

1. Dữ liệu cơ bản

   Một kích thước khác có sẵn theo yêu cầu đặc biệt của khách hàng.

  Mô tả loại:

Tua bin loại ZD680-LMY-120:

Tua bin Z - Kaplan

D - Lưỡi cố định

K283 - Mã người chạy

L - Trục dọc

Kênh của tôi áp lực và loại mở

80 - Đường kính của người chạy (cm)

Cấu trúc tuabin nước 2

Tua bin sê-ri này là bột cố định tuabin dòng chảy hướng trục: nước đến từ cửa hút, forbay, giá đựng rác và van vào bùa nước, truyền wicket cho người chạy. Sau đó tạo ra năng lượng bằng cách xoay. Nước đuôi chảy vào kênh đuôi.

Khi tải thay đổi, điều chỉnh công suất tràn theo cơ chế dẫn nước. Điều này sẽ đảm bảo thiết bị chạy ở tốc độ định mức. Thống đốc sẽ điều khiển mở và đóng của cơ cấu dẫn nước.

2.1 Phần quay

Á hậu 2.1.1

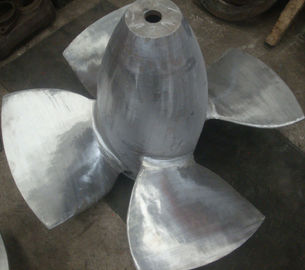

Người chạy là trái tim của tuabin nước, tuabin nước chuyển đổi năng lượng nước thành năng lượng cơ học. Nón của người chạy được cố định bằng đai ốc vào phần dưới của người chạy.

2.1.2 Trục chính

Trục chính được chia thành các phần trên và dưới. Chúng kết nối bằng mặt bích và gắn chặt bằng miếng đệm khóa để tránh bị mất. Phần trên có độ côn 1:15 để khớp với bánh đà và mô-men truyền bằng phím phẳng. Phần dưới có độ côn để phù hợp với người chạy. Khối mòn có thể thay thế được đặt ở vị trí tiếp xúc giữa trục chính và ổ đỡ dẫn hướng và giữa trục chính và phốt nước.

2.2 Nhà phân phối

Hình thức nhà phân phối và thay đổi hiệu trưởng vòng tròn cần thiết trước khi chạy để điều chỉnh lưu lượng tuabin để điều chỉnh sự thay đổi của tải. Bên cạnh đó, khi cần dừng thiết bị, đóng bộ phân phối và cắt dòng nước.

Tua bin này áp dụng loại điều chỉnh bên trong đơn giản, bao gồm cánh dẫn hướng, thân cánh dẫn hướng, bảng liên kết, cánh tay dẫn hướng, pin bảng liên kết, vòng điều khiển và vòng đeo. Ống lót hướng dẫn sử dụng loại xi lanh. Có một miếng đệm bằng đồng nhôm giữa đầu lưỡi dẫn hướng và phòng chạy, độ dày của nó giống với độ hở của bề mặt đầu cánh dẫn hướng, nó có thể được thay thế sau khi đeo.

2.3 Hướng dẫn mang

Vòng bi dẫn hướng cao su bôi trơn bằng nước có cấu trúc đơn giản và độ hấp thụ rung động nhất định, nó có thể làm cho vòng bi dẫn càng gần người chạy càng tốt, cải thiện sự ổn định của đơn vị. Tua bin này là cấu trúc ống lót cao su loại xi lanh, điều chỉnh thông qua pin lệch tâm. Đối với nhà máy điện có hàm lượng phù sa trung bình hàng năm dưới 0,1kg / m3, có thể sử dụng nước trong phòng xoắn ốc trực tiếp để bôi trơn và làm mát. Nhưng nước phải được lọc bằng màn hình trước khi vào ổ đỡ dẫn hướng, hàm lượng phù sa phải nhỏ hơn 0,04kg / m3.

2.4 Vòng bi giữa

Đầu nước là 5m, có ổ đỡ dẫn hướng giữa để cải thiện độ ổn định của thiết bị. Cấu trúc là hai kênh thép hỗ trợ ba miếng gỗ thân có thể điều chỉnh, Khi mực nước của buồng xoắn ốc quá thấp, phải thêm nước bôi trơn rõ ràng.

2.5 Vòng bi hướng tâm

Lực đẩy xuyên tâm chịu tải trọng hướng tâm ở phần trên của thiết bị, tất cả lực đẩy dọc trục của tuabin và trọng lượng của phần quay. Trạng thái làm việc của nó ảnh hưởng trực tiếp đến sự ổn định và độ tin cậy của tuabin.

Tua bin này sử dụng giày mang hướng tâm với độ côn có thể điều chỉnh và cấu trúc phân đoạn hỗ trợ cứng nhắc của ổ đỡ lực đẩy với miếng đệm bề mặt hình cầu thẳng hàng.

Phần dưới của đầu đẩy được trang bị tấm chạy, kết nối bằng vít, phần tử đo nhiệt độ được lắp ráp trong hai đế giày để đo trực tiếp giày mang iof mang nhiệt độ. Sử dụng dầu cơ học N46 để bôi trơn, vỏ ổ trục có cấu trúc hai lớp, hình thành thông gió bình chứa bên trong, nước làm mát vào bình chứa bên trong qua đường ống, dòng nước tuần hoàn lấy đi nhiệt do ổ trục tạo ra.

2.6 Cơ chế điều chỉnh tốc độ

Bao gồm thanh đẩy và kéo, đòn bẩy kết nối, trục điều chỉnh, vv Tất cả các trục điều chỉnh trên và dưới đều được làm bằng ống thép liền mạch và hàn với trục rắn bên trong, kết nối cứng bằng mặt bích. Tua bin này là cấu trúc thanh đẩy và kéo đơn.
