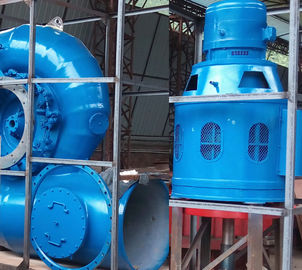

Đầu thấp nước 60kW Micro Kaplan Turbine Genreator 500r / phút 1x1,65m³ / s

Còn hàng

Thông tin chi tiết sản phẩm

Chi tiết sản phẩm

Kiểu:	Tua bin siêu nhỏ	Công suất:	60kw
Đầu nước định mức:	4,58m	Thiết kế Xả:	1x1,65m³ / s
Tốc độ định mức:	500r / phút	Tài liệu chạy:	Thép không gỉ (06Cr13Ni4Mo)

Đầu thấp Nước 60kW Máy phát điện tuabin Kaplan Turbine / Tua bin dòng chảy chéo

1. Dữ liệu cơ bản

Mục	Tham số
Sức chứa	1x60KW
Xếp hạng đầu	4,58m
Dòng đánh giá	1x1,65m ³ / s
Tua bin siêu nhỏ
Loại tuabin	Tua bin Kaplan dọc
Mô-đun tuabin	ZDT03-LJZ-70
Tốc độ quay	500r / phút
Trường hợp xoắn ốc	kim loại
Đường kính người chạy	70cm
Tài liệu chạy	Thép không gỉ (06Cr13Ni4Mo)
Cách làm mát của vòng bi	Nước làm mát
Máy phát điện thủy
Loại máy phát điện	Đồng bộ hóa, dọc
Máy phát điện Modle	SFZ75-12 / 740
Điện áp định mức	400V
Hệ số công suất định mức	0,8 (Độ trễ)
Tần số	50 Hz
Lớp cách nhiệt	F / F
Cách phanh	hướng dẫn sử dụng
Hệ thống kích thích	không chổi than
Thiết bị phụ trợ	van đầu vào chính, thống đốc, bảng điều khiển và như vậy

Một kích thước khác có sẵn theo yêu cầu đặc biệt của khách hàng.

2 Giới thiệu tóm tắt

2.1 Giải thích mô hình:

ZD: Mô hình tuabin thủy điện

T03 , 560: Mô hình cánh quạt

L: Cấu hình trục

J: Xoắn ốc kim loại

H: Trường hợp xoắn ốc đông máu

71: Đường kính cánh quạt

2.2 Loại bộ sưu tập:

Bộ sưu tập trực tiếp, kết nối khớp nối cứng hoặc cùng trục với động cơ

3. Cấu hình tuabin thủy điện

Tua bin sê-ri này là bột cố định tuabin dòng chảy hướng trục: nước đến từ cửa hút, forbay, giá đựng rác và van vào bùa nước, truyền wicket cho người chạy. Sau đó tạo ra năng lượng bằng cách xoay. Nước đuôi chảy vào kênh đuôi.

Khi tải thay đổi, điều chỉnh công suất tràn theo cơ chế dẫn nước. Điều này sẽ đảm bảo thiết bị chạy ở tốc độ định mức. Thống đốc sẽ điều khiển mở và đóng của cơ cấu dẫn nước.

3.1 Phần quay

Hình nón phóng điện được cố định bằng đai ốc vào phần dưới của rôto. Bề mặt phải phẳng.

Rôto sử dụng côn để thu thập với trục động cơ. Có ống bọc giữa trục và ổ đỡ dẫn hướng. Và nó có thể được thay đổi.

Chức năng cơ chế dẫn nước: Hình thành và thay đổi lưu lượng theo yêu cầu của tuabin thủy điện. Điều này sẽ điều chỉnh lưu lượng để đáp ứng tải. Đóng hoặc mở dòng nước để bắt đầu dừng thiết bị.

3.2 Vòng bi dẫn hướng

Vòng bi cao su bôi trơn bằng nước có cấu trúc đơn giản, có độ hấp thụ rung động nhất định và ổ trục dẫn hướng có thể gần với bánh xe, cải thiện độ ổn định của thiết bị. Sử dụng cấu trúc gạch cao su hình tròn, có bôi trơn bằng nước, áp lực nước phải được duy trì ở mức 1-2kg / cm2, lượng nước không dưới 3 m 3 / giờ. Đối với nồng độ trầm tích trung bình hàng năm dưới 0,1kg / m3 trạm thủy điện, có thể sử dụng trực tiếp nước từ forebay để làm mát và bôi trơn; khi trạm thủy điện có hàm lượng cát cao hơn 0,1kg / m3, tốt hơn là đặt bộ lọc, nước được lọc và đi vào ổ đỡ dẫn hướng (hoặc nguồn nước khác). Phần trên của ổ đỡ dẫn hướng được bịt kín bằng mặt bích áp lực.

Vòng bi hướng tâm và lực đẩy hướng trục được gắn trên động cơ (xem hướng dẫn sử dụng động cơ)

3.3 Cơ chế thống đốc

Máy là một thống đốc tự động (xem thông số kỹ thuật cho thống đốc).
