Chi tiết sản phẩm
Kiểu:    Tua bin    Công suất:    2x1000kW
Đầu nước định mức:    47,5 m    Thiết kế Xả:    2,62m³ / s
Tốc độ định mức:    750r / phút

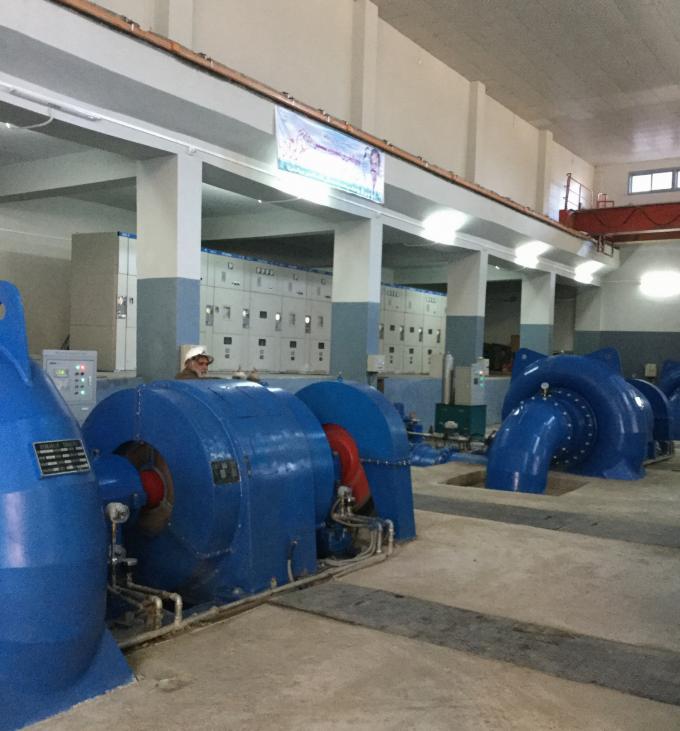

Dự án thủy điện tua bin / tuabin nước nhỏ

Mục

Tham số

Sức chứa : 2 × 1000KW

Xếp hạng đầu : 47,5m

Dòng đánh giá : 2 × 2,62 m 3 / s

Tua bin nước

Loại tuabin : Tua bin ngang của Francis

Mô-đun tuabin : HLA696-WJ-68

Tốc độ quay : 750r / phút

Chạy trốn tốc độ : 1294r / phút

Đường kính người chạy : 68cm

Tài liệu chạy : Thép không gỉ (06Cr13Ni4Mo)

Cách làm mát của vòng bi : Nước làm mát

Máy phát điện tuabin nước 1MW

Loại máy phát điện : Đồng bộ hóa, ngang

Máy phát điện Modle : SFW1000-8 / 1180

Điện áp định mức : 6,6kV

Hệ số công suất định mức : 0,8 (Độ trễ)

Tần số : 50 Hz

Lớp cách nhiệt : F / F

Cách phanh : Phanh dầu (từ thống đốc)

Hệ thống kích thích : SCR

Máy biến áp : 6,3kV đến 11kV

Thiết bị phụ trợ : van đầu vào chính, thống đốc, máy biến áp, thiết bị đóng cắt LV & HV, SCADA, cần cẩu và như vậy

1. Bộ phận đầu vào nước

Các bộ phận đầu vào nước bao gồm ống nối, van đầu vào tuabin và khe co giãn. Van đầu vào tuabin được sử dụng để đóng thiết bị trong nước tĩnh khi cần dừng, nó cũng được sử dụng để đóng thiết bị và cắt dòng nước trong nước động khi thiết bị khẩn cấp và bộ phân phối tuabin bị hỏng. Khe co giãn được sử dụng để bù lỗi lắp đặt và để thuận tiện cho việc bảo trì. Van thoát nước được đặt ở phía dưới. Một đầu của ống nối được nối với van đầu vào tuabin; một đầu khác được nối với đường ống của nhà máy điện (được hàn tại công trường).

2. Trường hợp xoắn ốc

Trường hợp xoắn ốc là một phần hàn, được trang bị cánh dẫn hướng cố định trong đó. Trường hợp xoắn ốc sẽ làm cho nước trở thành số vòng xoáy của dòng nước và dẫn nước chảy thường xuyên vào thiết bị cánh dẫn hướng và chạy dọc theo chu vi. Nó được trang bị một van làm mát không khí trên đỉnh của trường hợp xoắn ốc để xả khí khi làm đầy nước ban đầu.

3. Nhà phân phối tuabin

Nó bao gồm cánh dẫn hướng, cần gạt cánh dẫn hướng, tay áo trục, nắp trước, nắp sau, v.v ... Nó có thể hình thành hoặc thay đổi số vòng xoáy của dòng nước để điều chỉnh lưu lượng tuabin theo sự thay đổi của tải. Nó cũng được sử dụng để tắt bình thường và khẩn cấp. Hình dạng, kích thước, số lượng và vị trí của 16 van dẫn hướng tương tự như tuabin mô hình được chấp nhận, sẽ đảm bảo dòng nước sẽ không gây rung trong quá trình vận hành. Đường kính của vòng tròn khoảng cách của cánh dẫn hướng là 860 mm. Cánh dẫn hướng có hiệu suất mô-men xoắn thủy lực của xu hướng tự đóng trong phạm vi từ mở hoàn toàn đến mở gần không tải. Việc mở tối đa của cánh dẫn hướng phải có biên độ nhất định. Khối dừng được trang bị cho mỗi cánh dẫn hướng, cánh dẫn hướng có thể được điều khiển để xoay với phạm vi nhất định và sẽ không va vào các van dẫn hướng khác khi chốt cắt bị hỏng và thiết bị ma sát giữa cánh dẫn hướng và cần gạt cánh dẫn hướng không hoạt động . Cánh dẫn hướng được làm bằng ZG230-450, chúng sẽ được hoán đổi cho nhau. Mỗi cánh dẫn hướng được gia công chính xác; đường tiếp xúc của các van dẫn hướng liền kề phải được hoàn thành để đảm bảo tiếp xúc hoàn hảo của tất cả các van dẫn hướng ở trạng thái đóng để giảm rò rỉ nước. Vòng bi cho trục cánh dẫn hướng và trục phân phối là vòng bi trượt tự bôi trơn; giày mang thông qua vật liệu thép trở lại phức tạp. Sử dụng nắp gạt hướng dẫn cánh gạt và chốt để điều chỉnh và giữ vị trí của mỗi cánh dẫn hướng đến nắp trước và nắp sau. Việc niêm phong được đặt trên trục cánh dẫn hướng trên để cắt dòng chảy. Vòng điều khiển được làm bằng thép đúc nói chung. Tấm dây tròn được đặt trên chu vi bên ngoài của vòng điều khiển. Vòng điều khiển có đủ sức mạnh và độ cứng, sẽ không xảy ra uốn cong quá mức do căng thẳng mất cân bằng của động cơ servo.

4. Á hậu

Á hậu là trái tim của tuabin; nó có thể chuyển năng lượng nước thành năng lượng cơ học. Á hậu được hàn toàn bộ, vương miện, băng và lưỡi được làm bằng thép không gỉ ZG0Cr13Ni4Mo có hiệu suất hoàn hảo chống xâm thực, chống ăn mòn và hàn. Crown và ban nhạc thông qua niêm phong loại khoảng cách để giảm rò rỉ nước. Hình dạng của mỗi lưỡi dao chạy phải được gia công theo Thông số kỹ thuật GB / T 10969 tiêu chuẩn cho các bộ phận truyền nước của tua bin thủy lực. Máy chạy được hàn và xử lý nhiệt theo thông số kỹ thuật đặc biệt, chịu sự kiểm tra không phá hủy theo tiêu chuẩn ASME. Người chạy có thể kiểm tra cân bằng tĩnh sau khi gia công. Mười sáu lỗ φ22 được đặt trên vương miện của người chạy để giảm áp lực lên người chạy bằng nước.

5. Phần trục chính

Nó bao gồm trục chính, bánh xe bay, v.v ... Loại thiết bị tạo năng lượng thủy lực này sử dụng bốn điểm tựa xây dựng. Trục chính được làm bằng thép xây dựng carbon chất lượng 45 #. Loại đĩa đúc bánh xe bay thoáng qua ổn định đơn vị khi điều chỉnh. Kết nối trục chính và máy chạy bằng phím phẳng để đáp ứng cho nhau. Kết nối tuabin và máy phát bằng bộ nối lò xo để lắp đặt dễ dàng.

6. Niêm phong dịch vụ trục chính

Niêm phong dịch vụ trục chính là bộ đóng gói, nằm trên trục chính đi qua nắp trước. Niêm phong dịch vụ gần, chống ma sát, đơn giản, dễ quan sát, bảo trì và thay thế. Tay áo trục bằng thép không gỉ được đặt ở nơi trục chính tiếp xúc với bao bì. Bao bì được làm bằng nhựa gia cố, chống ma sát, chống ăn mòn.

7. Lắp ráp ống nháp

Lắp ráp ống dự thảo bao gồm ống khuếch tán, khuỷu ống dự thảo và ống côn dự thảo, hướng dẫn dòng nước chảy vào dòng chảy thấp hơn, tận dụng năng lượng tiềm năng của dòng nước ở độ cao hút, tái chế động năng chính của dòng chảy ở đầu ra của dòng chảy . Tất cả các mặt bích kết nối phải được niêm phong, độ sâu ngâm của ống hút không được nhỏ hơn 40cm để ngăn không khí lọt vào ống hút. Thiết bị tiếp nhận không khí: Không khí tự nhiên được làm đầy đến thấp hơn của người chạy qua đỉnh ống khuếch tán để đảm bảo tuabin hoạt động ổn định khi cánh dẫn hướng dưới cửa mở một phần.

8. Lắp ráp động cơ servo

Nó bao gồm động cơ servo, ngã ba và pin tai.

Thống đốc điều chỉnh việc mở cánh dẫn hướng thông qua động cơ servo, nĩa, pin tai và vòng điều khiển theo sự thay đổi của tải.

9. Đồng hồ đo áp suất và chân không

Đồng hồ đo áp suất được đặt trên trường hợp xoắn ốc để quan sát áp suất trong trường hợp xoắn ốc. Máy đo chân không được đặt trên đường ống khuếch tán để quan sát mức độ chân không của nước đuôi. Cocks phải được trang bị trên đồng hồ đo áp suất và đường ống đo chân không để đóng và mở đường ống.

10. Thiết bị hãm

Nó sử dụng 2 loại phanh khí nén, áp suất dịch vụ là 0,5 ~ 0,7 MPa.

Áp dụng nguyên lý khí nén cho phanh. Cung cấp nguồn áp lực thông qua ống thép liền mạch vào phanh, đẩy tấm phanh để chà bánh xe bay để dừng thiết bị. Trong trường hợp có rò rỉ không khí trong quá trình vận hành, áp dụng phương pháp thích hợp để giải quyết nó, chẳng hạn như siết chặt đai ốc lỏng bằng cờ lê hoặc thay thế vật liệu bịt kín. Hành trình của piston là 25 mm. Chỉ chấp nhận phanh khi tốc độ đơn vị giảm xuống dưới 30% tốc độ định mức!
