Chi tiết sản phẩm

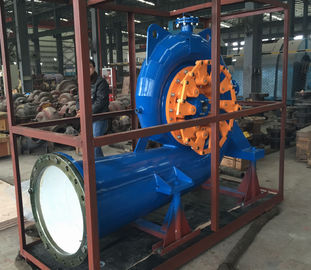

Tua bin nước nhỏ 100kW / Micro Francis Hydro Turbine

1. Dữ liệu cơ bản

Một kích thước khác có sẵn theo yêu cầu đặc biệt của khách hàng.

2. Giới thiệu về cấu trúc tuabin và thành phần chính

1. Phần nước vào

Phần đầu vào nước bao gồm van. Van được sử dụng để đóng thiết bị trong nước tĩnh khi cần dừng, nó cũng được sử dụng để đóng thiết bị và cắt dòng nước trong nước động khi thiết bị khẩn cấp và bộ phân phối tuabin bị hỏng.

2. Trường hợp xoắn ốc

Trường hợp xoắn ốc là một phần hàn, được trang bị cánh dẫn hướng cố định trong đó. Trường hợp xoắn ốc sẽ làm cho nước trở thành số vòng xoáy của dòng nước và dẫn nước chảy thường xuyên vào thiết bị cánh dẫn hướng và chạy dọc theo chu vi. Nó được trang bị một van làm mát không khí trên đỉnh của trường hợp xoắn ốc để xả khí khi làm đầy nước ban đầu.

3. Nhà phân phối tuabin

Nó bao gồm cánh dẫn hướng, cần gạt cánh dẫn hướng, tay áo trục, nắp trước, nắp sau, v.v ... Nó có thể hình thành hoặc thay đổi số vòng xoáy của dòng nước để điều chỉnh lưu lượng tuabin theo sự thay đổi của tải. Nó cũng được sử dụng để tắt bình thường và khẩn cấp. Tay áo trục dẫn hướng có vòng chữ O để niêm phong. Vòng điều khiển được hàn bằng thép tấm nói chung. Đường ray dẫn hướng tròn và tấm dây với hiệu suất bôi trơn được đặt trên bề mặt dưới cùng của vòng điều khiển. Vòng điều khiển có đủ sức mạnh và độ cứng, sẽ không xảy ra uốn cong quá mức do căng thẳng mất cân bằng của động cơ servo. Đối trọng nằm trên hỗ trợ đối trọng. Trong trường hợp động cơ servo bị lỗi, đối trọng sẽ đóng cánh dẫn hướng bằng tác động của trọng lực.

4. Á hậu

Người chạy là trái tim của tuabin để thay đổi năng lượng nước thành năng lượng cơ học. Nó được đúc và hàn như một toàn thể, vương miện, băng và lưỡi được làm bằng thép không gỉ ZG06Cr13Ni4Mo có hiệu suất hoàn hảo chống xâm thực, chống ăn mòn và hàn. Người chạy có thể kiểm tra cân bằng tĩnh sau khi gia công. Các lỗ trên vương miện của người chạy có thể làm giảm áp lực lên người chạy bằng nước.

5. Lắp ráp ống nháp

Lắp ráp ống nháp bao gồm khuỷu ống dự thảo và hình nón ống, dẫn dòng nước vào dòng chảy thấp hơn, tận dụng năng lượng tiềm năng của dòng nước ở độ cao hút, tái chế động năng chính của dòng chảy ở đầu ra của dòng chảy bằng cách khuếch tán. Tất cả các mặt bích kết nối phải được niêm phong, độ sâu ngâm của ống hút không được nhỏ hơn 30cm để ngăn không khí vào ống hút.

6. Đồng hồ đo áp suất và chân không

Đồng hồ đo áp suất được đặt trên trường hợp xoắn ốc để quan sát áp suất trong trường hợp xoắn ốc.

Máy đo chân không được đặt trên khuỷu tay ống nháp để quan sát mức độ chân không. Các van phải được trang bị trên đồng hồ đo áp suất và đường ống đo chân không để đóng và mở đường ống
